Die Kreissäge

Der Leistenschnitt ist die wichtigste Phase der Einrahmung. Wenn der Schnitt defekt ist, werden es alle folgenden Vorgänge verspüren.

Säge oder Stanze?

Es gibt zweierlei Methoden, Bilderleisten zu schneiden: sie werden mit der Kreissäge geschnitten oder mit der Stanzmaschine gestanzt. Einige Leisten lassen sich mit der Säge, andere mit der Stanzmaschine besser schneiden. Der Schnitt mit der Säge wird in zwei Phasen ausgeführt, man sägt auf 45° erst eine Seite und dann die andere. Der Schnitt mit der Stanzmaschine hingegen, erfolgt durch zwei Klingen, die durch das Herunterdrücken eines Pedals gleichzeitig vertikal sinken und die zwei Leistenseiten auf 45° schneiden.
Die Säge ist für große Leisten, für Leisten mit Intarsien, für aluminiumüberzogene Leisten und für Leisten mit eingehendem Profil geeignet. Die Stanzmaschine eignet sich für alle anderen Leistenarten. Eine Ideallösung wäre, beide Maschinen zu besitzen, die je nach Bedarf eingesetzt werden könnten.
Welche kann man allerdings dem Einrahmer, der sich aus finanziellen Gründen für eine entscheiden muß, empfehlen?
Vielleicht ist die Stanzmaschine geeigneter. Sie hat folgende Vorteile im Vergleich zur Säge:

Wir haben allerdings festgestellt, daß der Einrahmer, vor allem der, der die Maschine nicht kennt, eine skeptische Einstellung in Bezug auf die Stanze einnimmt. Laien haben folgendes Vorurteil: sie glauben, mit der Stanzmaschine könnten nur dünne Leisten geschnitten werden und die Schnittqualität sei minderwertig. Sie glauben außerdem, daß das Heruntersinken der Klingen, das Rahmenprofil zerreißt. Der Anfänger, der sich dem Einrahmersektor zum ersten Mal nähert, stellt sich das Problem der Wahl erst gar nicht: er denkt nur an die Kreissäge. Um diese vorgefaßte Meinung zu ändern, besteht nur eine Möglichkeit: eine Vorführung der Stanzmaschine verlangen.
Bis hierhin haben wir uns generell mit der Säge oder Stanze befaßt. Es gibt im Handel jedoch verschiedene Säge- und Stanzmaschinenmodelle, die mehr oder weniger ausgestattet und kostspielig sind. Was die Sägeanlagen anbetrifft, unterscheidet man grundsätzlich zwischen Säge mit einem Sägeblatt und Säge mit doppeltem Kreissägeblatt (die gleichzeitig beide 45°-Schnitte ausführt). Was die Stanze anbetrifft, finden wir das pneumatische, das elektrische und das Modell mit Pedalantrieb. Die einzelnen Modelle bieten natürlich verschiedene Leistungen an. Schauen wir uns diese detailliert an.

Kreissäge
Wir haben also gesehen, daß es die normale Säge und die Säge mit doppeltem Kreissägeblatt gibt. Die erste wird von der Mehrzahl der Einrahmer benutzt, weil sie viel preiswerter ist. Nicht alle Kreissäge-Modelle, die wir im Handel finden, sind jedoch für die Tätigkeit des Einrahmers geeignet.

Die einfache Kreissäge (links) und die Säge mit doppeltem Kreissägeblatt      (rechts)

Oft fängt der Einrahmer seine Tätigkeit mit einer alten Säge an, die er früher für kleine Schreinereiarbeiten benutz hat. Er sollte sie frühestens mit einer professionelleren ersetzen. Eine Säge müßte, um für den Leistenschnitt geeignet zu sein, folgende Charakteristiken aufweisen:

Andere mehr oder weniger wichtige Charakteristiken: rasches Wechseln der Schnittposition; Pedalknebel für die Blockierung der Leiste. Ein Zubehörteil, das oft der Maschine beigefügt ist, ist der "Motorretter", der verhindert, daß der Motor beschädigt wird, wenn sich die Maschine blockiert.
Die Einschaltung eines Absaugers ist unentbehrlich. Sägeanlagen sind mit einem Sicherheitsbildschirm ausgestattet, der während des Schnittes automatisch auf und ab bewegt wird. Sicherheitsvorschriften werden immer strenger. Neue Vorschriften der Europäischen Gemeinschaft haben die Arbeits-Sicherheitsnormen erhöht, deshalb muß den Sicherheitsvorrichtungen der Säge besondere Bedeutung beigemessen werden.

Nützliche Ratschläge für Anfänger
Die Fläche der Säge muß ausreichend lang sein, um 3-m-Leisten aufstützen zu können. Je nach Bedarf des Einrahmers kann sie rechts oder links angebracht werden. Wenn der Einrahmer nicht eine Verlängerung der Fläche erwerben möchte, muß er sich eine selber bauen.
Ein Gestell mit Walze, worauf die Leiste gleiten würde, wäre ausreichend. Es ist unbedingt notwendig, daß die Leiste, während des Schnittes aufgestützt wird, weil beide Hände des Arbeiters beschäftigt sind: die rechte Hand betätigt den Hebel des Schnittblockes und die linke hält den zu schneidenden Stück Leiste fest. Die Leiste muß also eine ausreichende Stützfläche haben, um nicht herunterzufallen.
Ein kleiner Trick für einen perfekten Schnitt, ist die richtige Leistenposition im Verhältnis zur Klingenbewegung. Die Leiste muß so positioniert werden, daß die Klinge beim Sinken im Leistenrücken eindringt. Nur die Sägen, die über Diagrammplatten verfügen (Omga, Magh und Salvarani zum Beispiel) erlauben die Wahl zwischen den zwei Schnittpositionen. Für Sägen mit doppeltem Kreissägeblatt taucht das Problem gar nicht auf, denn sie sind so eingestellt, daß die Drehungsrichtung die passendste ist. Die Drehfläche von Kreissägen mit doppeltem Kreissägeblatt haben verschiedene Kerben, um andere Winkeleinstellungen als 45° zu ermöglichen. Man kann also sechs- und achteckige Rahmen ausführen.

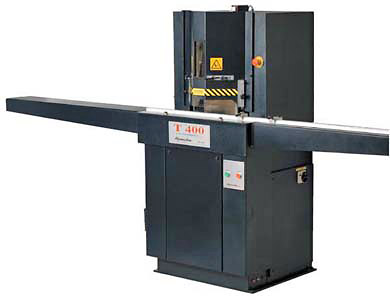

Die Kreissäge mit doppeltem Kreissägeblatt
Die Säge mit doppeltem Kreissägeblatt benutzt gleichzeitig beide Sägeblätter. Die Schnittzeiten werden um ca. 2/3 reduziert. Ihr Preis liegt jedoch 4 mal über den Preis einer Kreissäge mit einem Blatt. Sie braucht mehr Platz und wird generell anstatt an Einphasenstrom, an Drehstrom angeschaltet. Es ist ein starker Staubabsauger notwendig. Sie ist lauter als die Säge mit einem Blatt und deshalb für Werkstätten, die in der Nähe von Wohnräumen gelegen sind, nicht geeignet. Aus diesen wenigen Überlegungen scheint klar, daß sie ausschließlich für große Einrahmungswerkstätten geeignet ist (die mindestens 20 Rahmen am Tag schneiden) und große Platzmöglichkeiten haben.
Sägen mit doppeltem Kreissägeblatt verfügen über strenge Sicherheitsvorrichtungen, da die Unfallgefahr sehr groß ist. Für das Heruntersinken der Sägeblätter müssen zwei Knöpfe, die weit voneinander positioniert sind, gleichzeitig betätigt werden, damit die Hände beim Schneiden beschäftigt sind. Außerdem ist eine Sicherung vor den Sägeblättern notwendig.
Es gibt verschiedene Kreissägemodelle, die mehr oder weniger raffiniert sind. Die Charakteristiken, die diese kennzeichnen sind:

Eine der Charakteristiken, die beim Erwerb einer Maschine besondere Bedeutung beigemessen werden sollte, ist das Verhältnis zwischen Durchmesser des Sägeblattes und Durchmesser der Flanschen, die das Sägeblatt an der Achse fixieren. Je größer die Flansche ist, desto höher die Stabilität des Sägeblattes (d.h. weniger Schwingungen). Wenn die Flansche allerdings das Sägeblatt übermäßig bedeckt, wird die maximale Schnittdimension reduziert.
Generell haben Sägen mit doppeltem Kreissägeblatt nicht die Möglichkeit andere Schnitte als 45° zu schneiden, mit Ausnahme von einigen, die eine verschiedene Winkeleinstellung erlauben (wie TR80 von Edilmec).

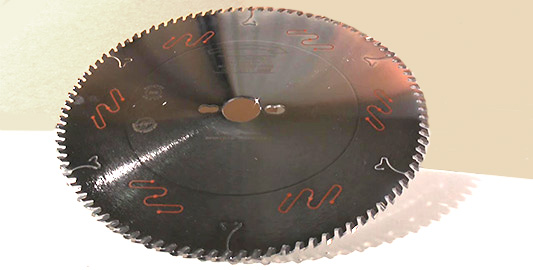

Die Sägeblätter
Die Sägeblattqualität ist besonders wichtig. Es ist nicht empfehlenswert bei der Wahl sparsam zu sein. Schnittdefekte sind vorwiegend der minderwertigen Qualität des Sägeblattes und nicht der Maschine zurückzuführen. Sägeblätter müssen unbedingt eine Widia-Auflage haben (Wolfram-Karbid). Der verbreitetste Durchmesser bei Einzelblatt-Sägen ist 30 cm. Bei Sägen mit doppeltem Kreissägeblatt 35 cm. Das Loch des Sägeblattes mißt generell 30 mm. In einigen Fällen auch 20 mm. Im Handel findet man Verkleinerungsringe, die eine Dimension von 30 auf 20 mm bringen, damit das Sägeblatt dem Achsendurchmesser der Säge angepaßt werden kann.
Die Stärke des Sägeblattes darf nicht übermäßig sein, um Materialverschwendung zu vermeiden. Die Zähne müssen abwechselnd sein. Die Anzahl der Zähne ziemlich hoch. Es gibt Sägeblätter für hartes Holz (Ramin) oder weiches Holz (Ajous). Dem Einrahmer, der beide Holztypen schneidet, empfehlen wir ein Sägeblatt zu beziehen, der beide Anforderungen erfüllt.
Für das Verhältnis zwischen Durchmesser und Anzahl der Zähne geben wir folgende Aufstellung an:

Der Zahn ist meistens 1 Millimeter breiter als das Sägeblatt. Einige Sägeblätter sind teflonüberschichtet, um auf die gesägte Öberfläche ein Reibungseffekt zu vermeiden. In diesem Fall haben die Zähne die gleiche Stärke des Sägeblattes, andernfalls würde die Oberfläche des Sägeblattes nicht mit der des Holzes in Berührung kommen. Neben den Widiasägeblätter gibt es auch Sägeblätter aus Spezialstahl (HHS), die eine bessere Schnittqualität als Widia anbieten, sich jedoch schneller abnutzen und fast täglich geschliffen werden müssen; für den Einrahmer also nicht zu empfehlen.
Zum Schluß sind Sägeblätter für den Aluminiumschnitt zu erwähnen: diese haben die Charakteristik, flache Zähne mit einer besonderen Schrägstellung zu haben. Auch für den Schnitt von Kunststoffrahmen sind besondere Sägeblätter erforderlich. Die Wärme des Sägeblattes neigt dazu, Kunststoff schmelzen zu lassen. Um das zu vermeiden, müssen die Zähne weit breiter als das Sägeblatt sein, damit die Kunststoffleiste nicht damit in Berührung kommt. Die Zähne müssen außerdem alternativ trapezförmig und gerade sein. Um die Abkühlung des Sägeblattes zu beschleunigen, empfehlen wir, für einen großen Durchmesser zu optieren, damit die Zähne von einer Drehung zur anderen, bessere Möglichkeit haben, sich abzukühlen.
Das Sägeblatt muß oft geschliffen werden. Die Schleifkosten werden von der besseren Schnittqualität und Zeitersparnis in der Rahmennachbesserung vollkommen ausgeglichen. Fast überall gibt es Firmen, die einen Schleifdienst anbieten. Konsultieren Sie ein Branchenverzeichnis.

Schnittmängel
Die meistvorkommenden Defekte bei Schnitten, die mit der Kreissäge ausgeführt werden sind:

Der Staubabsauger
Abgesehen vom Sägemodell ist ein Absauger notwendig. Die Leistungsfähigkeit des Absaugers muß wohl dem Sägemodell angepaßt werden, jedoch eine Grundeigenschaft besitzen: er muß mindestens 90° der vom Schnitt produzierten Sägespäne absaugen können. Das Problem der Sägespäne wird oft unterschätzt, vor allem von Anfänger. Staub ist nicht nur gesundheitsschädlich, er erfordert auch Zeitaufwand für das Sauberhalten des Arbeitsplatzes, der Materialien, der Werkzeuge, der Rahmen und der einzurahmenden Bildern. Wir empfehlen aus diesem Grunde, den Erwerb eines Absaugers nicht hinauszuschieben.
Bei Sägen mit einzelnem Kreissägeblatt kann ein Absaugerschrank erworben werden. Ein Gummischlauch verbindet den Absauger mit der Säge. Auch bei Sägen mit doppeltem Kreissägeblatt kann der Absaugerschrank bezogen werden; sehr oft stellt er jedoch wegen der Dimensionen ein getrennter Zubehörteil dar. Oft wird er auf einem Wagen mit Rädern montiert. Die Sägespäne werden in einem Sack aufgesammelt, der periodisch entleert wird. Anfängern empfehlen wir sich zu vergewissern, daß die Leistungsfähigkeit des Absaugers ausreichend ist. Nicht immer ist der vom Hersteller der Säge angebotene Absauger der Leistungskraft der Maschine angepaßt. Wir haben hierbezüglich negative Erfahrungen gemacht. Der Hersteller muß sich unserer Meinung nach schriftlich verpflichten, den Absauger wieder zurückzunehmen, wenn er nicht mindestens 90% des Staubs absaugt.

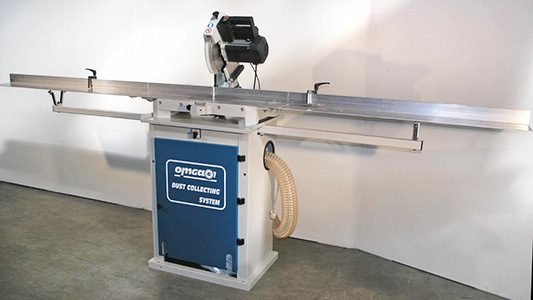

Einfache Kreissäge mit Staubsauger und Stützfläche

Das 100%ige Absaugen wäre natürlich angebrachter, dieses Ziel ist jedoch schwerer zu erreichen. Wir haben festgestellt, daß Hersteller von Sägeanlagen, dem Problem des Staubs nicht viel Bedeutung widmen. Um ein besseres Absaugen zu erhalten, müßten folgende Punkte beachtet werden:

Ein letzter Ratschlag: es wäre angebracht, daß die Einschaltung der Säge auch die Funktion des Absaugers aktivieren würde. Es würden somit einige Minuten Zeit gespart und man würde nicht vergessen den Absauger anzuschalten.
